Autodesk Forma 같은 건축 대지 분석 만들기: Rhino Compute·Honeybee Radiance

핵심 요약

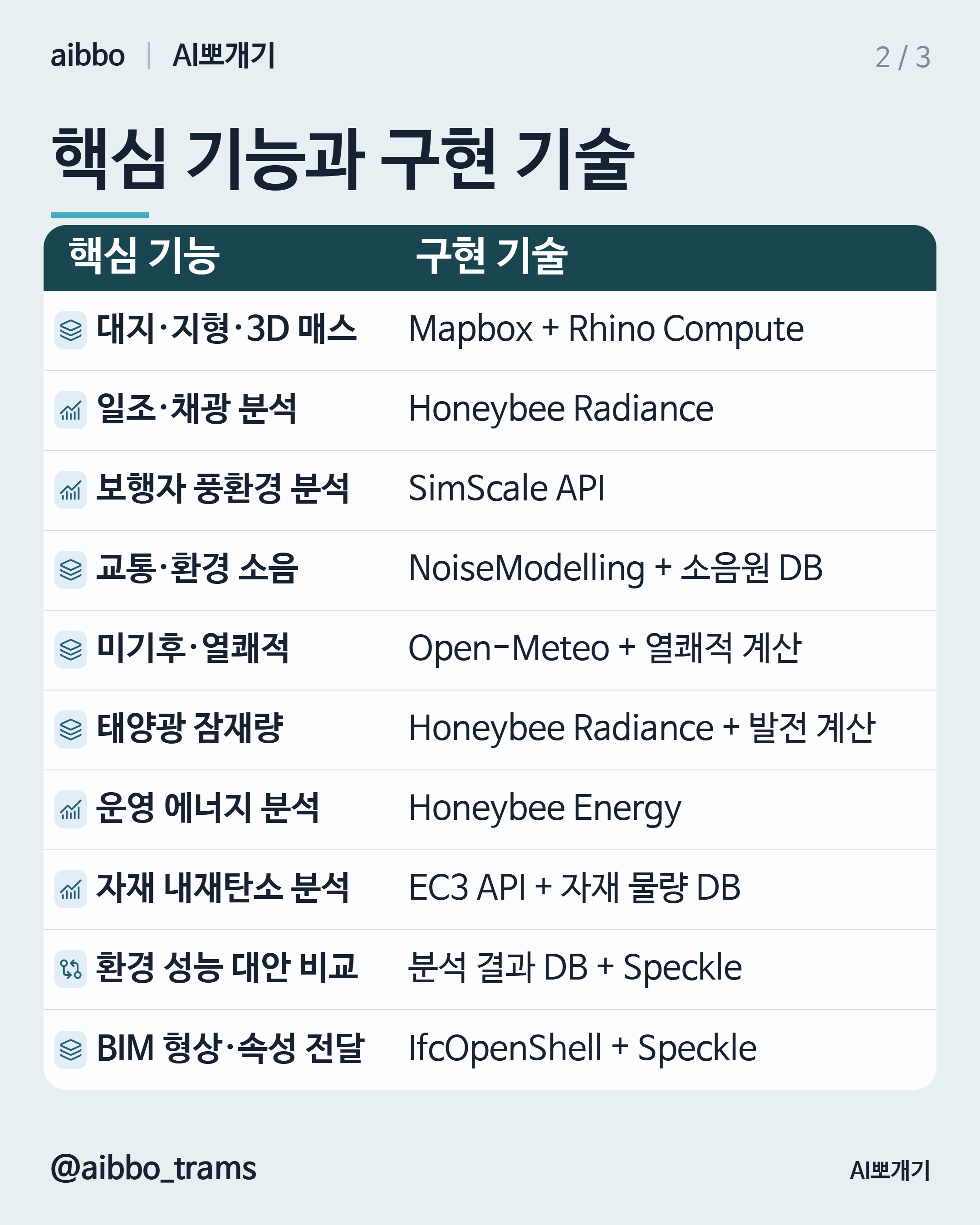

1. 건축 대지 분석과 건축 매스 대안 비교를 연결해 초기 설계의 선택 근거를 보여주는 웹서비스를 만듭니다. 2. Rhino Compute의 형상 연산에 Honeybee Radiance·SimScale API 등 기능별 해석 경로를 연결합니다. 3. 좌표·단위 정합, 해석 조건 관리, 동일 기준 비교와 BIM(건물 정보 모델) 전달은 자체 개발합니다.

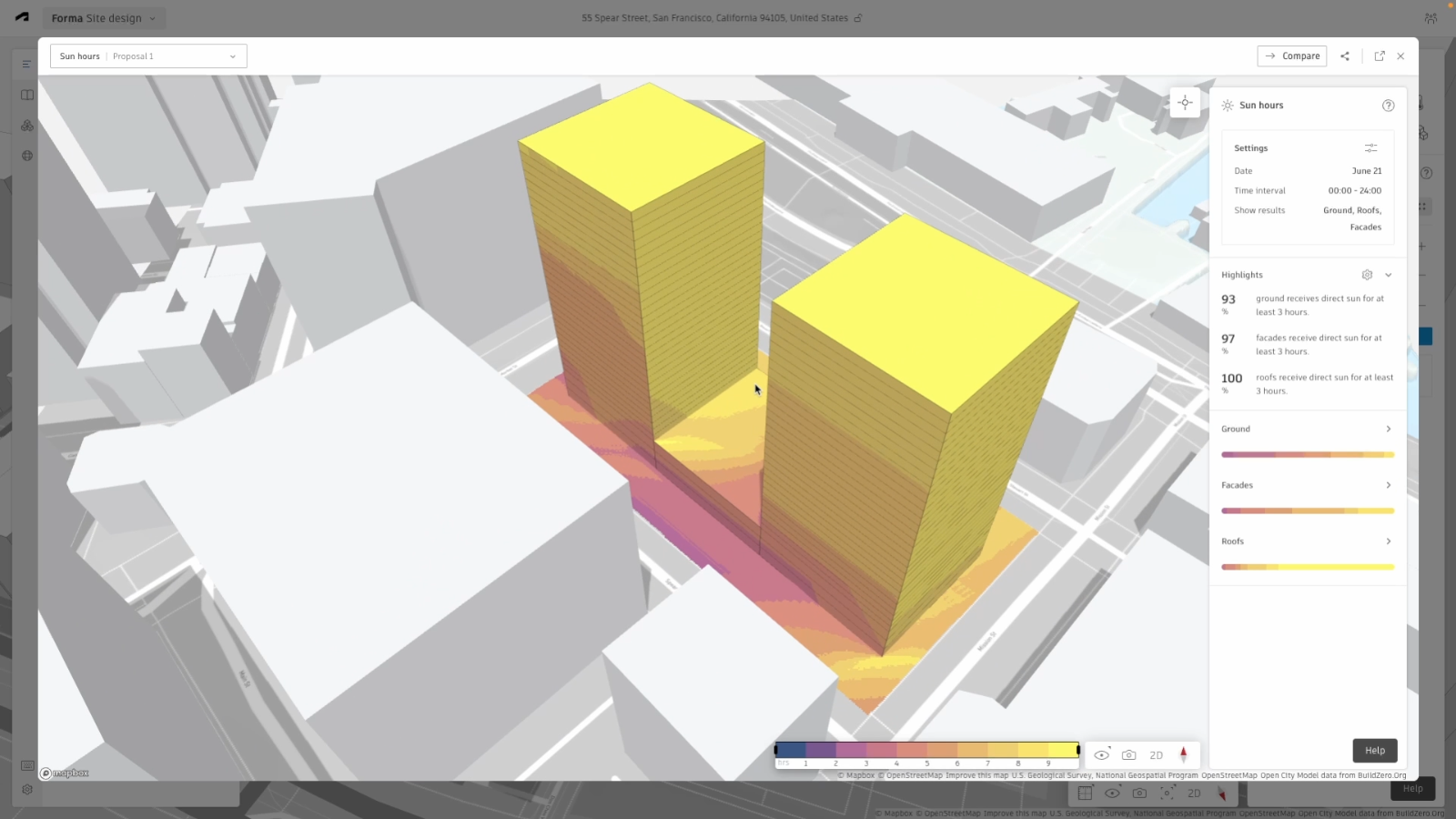

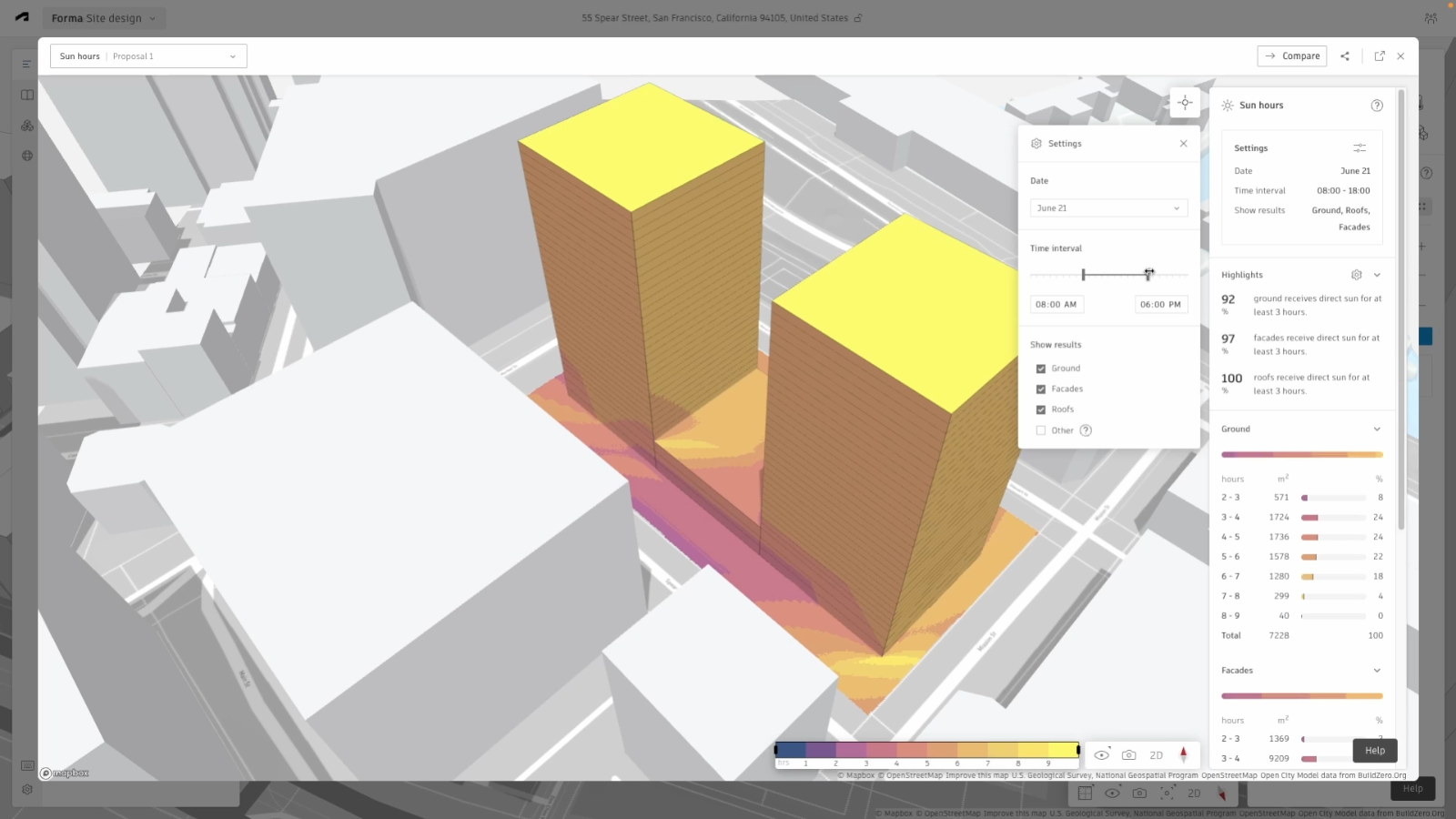

Autodesk Forma의 Forma Site Design은 건축사·도시계획자가 초기 건물 배치와 매스(건물의 덩어리 형태)의 환경 성능을 비교하도록 돕습니다. 여기서는 이 제품의 핵심 가치를 참고해 독립적인 구현안을 설명합니다.

원제품의 빠른 풍환경·소음 분석은 ML(기계학습) 예측을 활용하며 상세 해석과 구분됩니다. 아래 기술은 유사 기능을 위한 대안이며 Forma의 내부 기술이나 독자 AI를 재현하는 구성은 아닙니다. 범용 AI API나 AI 스킬은 조건 입력 안내·결과 설명에 활용할 수 있지만 수치 해석을 대체하지 않습니다.

지형과 배치를 다루는 Rhino Compute 매스 모델링

입력은 대지 경계, 주변 건물, 건물 높이와 배치안입니다. Mapbox Terrain-DEM의 표고 데이터는 지원되는 Mapbox SDK로 지형을 표시하는 데 사용합니다. Raster Tiles API로 제공되지 않으므로 서버용 지형 다운로드 수단으로 설계하지 않습니다. 정밀 해석용 지형은 별도 입력으로 받습니다.

Rhino Compute는 곡선·표면·솔리드를 계산하는 REST API로 매스 형상을 처리합니다. 자체 로직이 좌표계를 맞추고 면적·높이·대안 식별자를 관리하면 비교 가능한 3D 대지 모델을 출력합니다.

Honeybee Radiance 채광 분석과 태양광 계산

위치·날짜·형상·재료·센서점을 입력하면 라이브러리인 Honeybee Radiance로 Radiance 기반 채광 해석을 구성합니다. 자체 로직은 분석 격자와 비교 조건을 통일하고 결과를 색상 지도에 입힙니다. 건물 배치 일조 분석의 일조 시간, VSC(수직면에 도달하는 천공광의 비율) 기반 채광 잠재력, 실내 조도는 서로 다른 지표로 설계합니다.

건물 태양광 잠재량은 지붕·외피의 일사 해석에 패널 면적·효율·손실을 적용해 계산합니다. 일사량 지도와 예상 발전량을 별도로 출력합니다.

보행자 풍환경 분석과 교통 소음 시뮬레이션

풍향·풍속과 주변 건물을 입력하면 SimScale API로 계산 격자 생성과 CFD(전산유체역학) 해석 작업을 연결합니다. 자체 로직이 풍향별 조건·보행 높이·결과 단위를 맞추고 풍속 분포를 출력합니다. API 접근은 유료 Enterprise 플랜으로 안내됩니다.

소음은 교통량·음원·지형·건물·수음점이 입력입니다. 오픈소스 Java 라이브러리인 NoiseModelling이 소음 전파를 계산하고, 자체 로직이 소음원 DB 연결과 시간대별 조건을 관리해 소음 지도를 만듭니다. 교통량 자료는 별도로 확보해야 합니다.

도시 미기후 분석과 건물 운영 에너지 분석

위치·기간을 입력하면 Open-Meteo API에서 기온·습도·바람·일사 등 기상 입력을 받습니다. 자체 열쾌적 계산에 형상별 일사·풍환경 결과를 결합해야 보행 공간의 쾌적도 지도를 만들 수 있습니다. 기상 API 응답 자체가 미기후 분석 결과는 아닙니다.

운영 에너지는 외피·설비·운영 스케줄·기상 파일을 Honeybee Energy에 넣어 EnergyPlus·OpenStudio 기반 해석을 구성합니다. 자체 로직이 용도와 단위를 맞춰 에너지 사용량을 비교하고, 운영탄소가 필요하면 별도의 배출계수를 적용합니다.

건축 내재탄소 분석은 자재 물량에서 시작합니다

자재 종류·물량을 입력받고 EC3 API에서 EPD(환경성적표지) 자료를 연결합니다. 자체 로직이 물량과 EPD 선언단위를 맞추고 지정한 생애주기 범위의 탄소량을 계산합니다. 결과에는 자재별 탄소량과 계산 범위를 함께 표시하며, API 계정 권한과 상업적 이용 조건을 확인합니다.

원제품의 내재·운영·총탄소 분석은 2026년 8월 1일부터 미국 소재 Forma Data Management 허브에 제공한다는 출시 안내가 있습니다. 이 안내만으로 한국 제공을 전제할 수 없으므로 도입할 허브의 지원 여부를 확인해야 합니다.

건축 매스 대안 비교와 IFC BIM 데이터 연동

각 대안의 모델·분석 조건·결과를 받아 Speckle API·SDK로 모델 버전을 연결합니다. 자체 결과 DB가 날짜·기상·단위를 맞춘 결과를 비교하도록 관리하면 환경 지도와 지표 비교표를 출력할 수 있습니다.

IfcOpenShell은 BIM 교환 형식인 IFC의 형상·속성을 읽고 쓰는 라이브러리입니다. 자체 로직으로 좌표·단위·결과 메타데이터를 연결해 후속 설계팀에 전달하고, 받는 도구에서 형상과 속성을 확인합니다. Forma의 공식 Revit 연결은 Revit 2025·2026과 2027 이후 안내가 다르므로 해당 버전의 조건을 따라야 합니다.

건축 환경 분석 웹서비스 개발을 계획한다면 필요한 분석 기능, 보유한 입력 자료, 연결할 설계 업무를 정리해 트램스 AI에 제작을 문의해 주세요: https://trams.co.kr/ai-si/contact/#inquiry
